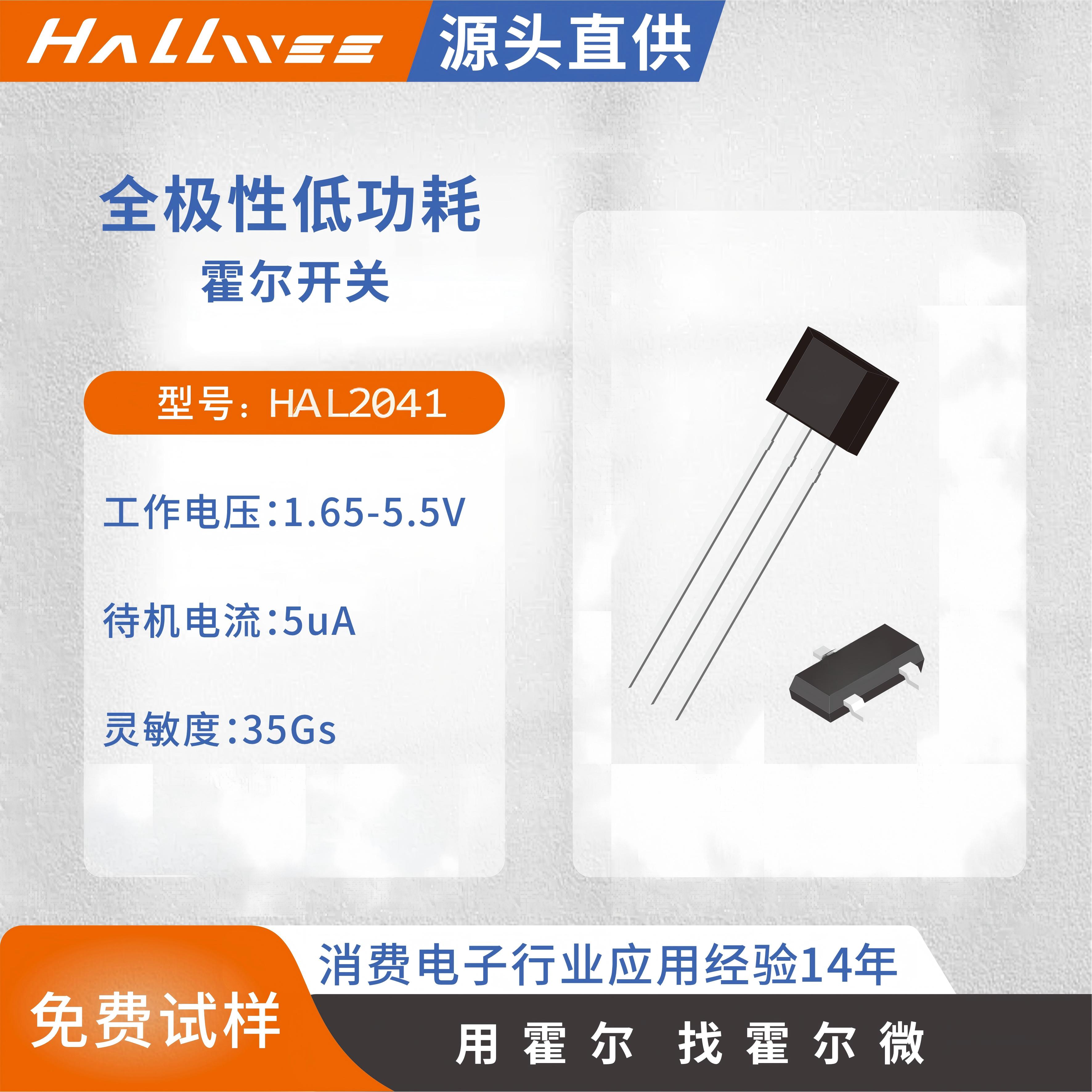

玩具位置检测霍尔开关HAL2041
HAL2041是⼀款基于混合信号CMOS技术的全极性霍尔效应传感器,这款IC采用了先进的斩波稳定技术,因⽽能够提供准确而稳定的磁开关点。
在电路设计上,HAL2041提供了⼀个内嵌的受控时钟机制来为霍尔器件和模拟信号处理电路提供时钟源,同时这个受控时钟机制可以发出控制信号使得消耗电流较⼤的电路周期性的进⼊“休眠”
模式;同样通过这个机制,芯片被周期性地“唤醒”并且根据预定好的磁场强度阈值检测外界穿过霍尔器件磁场强度的⼤小。
HAL2041是⼀款基于混合信号CMOS技术的全极性霍尔效应传感器,这款IC采用了先进的斩波稳定技术,因而能够提供准确而稳定的磁开关点。
在电路设计上,HAL2041提供了⼀个内嵌的受控时钟机制来为霍尔器件和模拟信号处理电路提供时钟源,同时这个受控时钟机制可以发出控制信号使得消耗电流较⼤的电路周期性的进⼊“休眠”模式;同样通过这个机制,芯片被周期性地“唤醒”并且根据预定好的磁场强度阈值检测外界穿过霍尔器件磁场强度的⼤小。
如果磁通密度⾼于“工作点”阈值或者低于“释放点”阈值,则开漏输出晶体管被驱动并锁存成与之相对应的状态。而在“休眠”周期中,输出晶体管被锁定在其先前的状态下。在电池供电应用中,这种设计对于延⻓工作寿命提供了最好⽀持。
HAL2041的输出晶体管在⾯向封装标示⼀⾯存在⼀定强度南极或北极磁场时被锁定在低电平(BOP)状态,而在无磁场时锁定在⾼电平(BRP)状态。
应用:
1 智能电表
2 翻盖滑盖开关
3 非接触式开关 特点:
1 微功耗电池供电应⽤
2 工作频率20Hz
3 ESD(HBM)4000V
4 稳定的斩波放⼤
